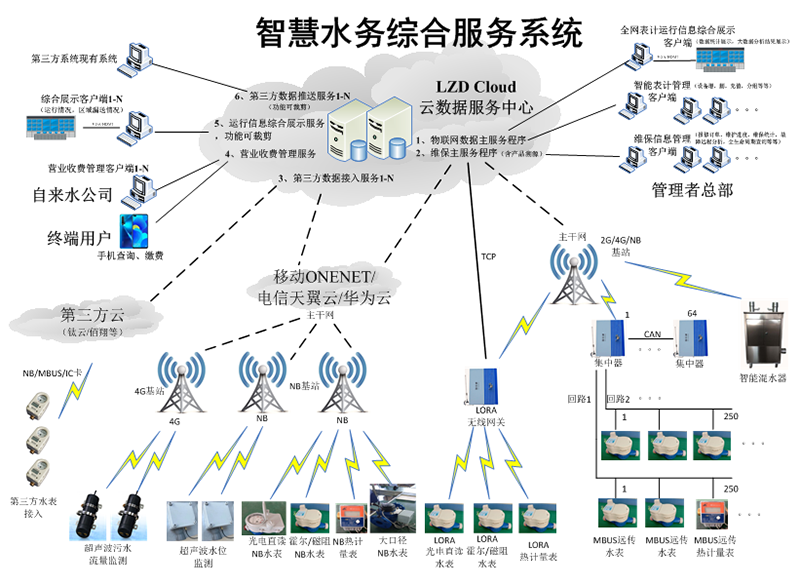

一、智慧水務綜合服務系統圖

二、系統圖解析

1.整個系統圖分三個層次，自下而上分別為終端層，設備承載層，數據服務層。

2.最底層為終端層，由各種型號的水表，熱量表，污水流量監測設備，水位監測設備等組成。負責采集原始信號，并進行用水，用熱，流量等信息計算和存儲。

3.中間層為設備承載層，主要由“集中器”、“采集器”、“無線網關”、“移動ONENET”、“電信天翼云”、“華為云”等組成。負責匯總收集終端層的數據信息，并上傳數據到數據服務層。此層面向的是大量的終端設備，相比較于終端直接連接數據服務層，能夠極大的提高數據服務能力，夠提顯著提高系統穩定性和健壯性。

4.最上層為數據服務層，主要由“數據中心”、“客戶端”，“后臺管理端”三大部分組成。

數據中心：由若干個服務程序組成，主要有物聯網數據主服務程序、維保主服務程序（含產品溯源）、第三方數據接入服務（1-N個）、營業收費管理服務、運行信息綜合大屏展示服務（大數據分析與可視化展示?。?！此部分可依客戶隨意定制而不影響系統架構）、第三方數據推送服務（1-N個）。

客戶端：主要是面向用戶使用的。其表現形式為WEB網頁版水表管理（開戶、添加設備、歷史用水查詢、收費結算、統計分析等），手機端運行情況展示，用戶手機繳費，第三方數據推送（將水表數據，費用情況等定制化推送到第三方的功能）等等

后臺管理端：面向智慧水務綜合服務系統的管理者總部，所有者為系統服務的提供商。主要實現全網表計運行信息的綜合大屏展示，全網智能表計綜合管理（設備增，刪，充值，用戶分組，統計等），維保管理（報修訂單，維保進度，統計，故障遠程分析，產品溯源等）

三、優勢特點

特點1：多層級架構設計，能夠承載海量設備接入管理及監測。。

特點2：系統中設計了數據中心，全網設備的數據均通過設備承載層匯集于此。能實現大數據分析與可視化展示，且穩定性高，可擴展能力強。

特點3：增強型MBUS總線能力設計，單臺集中器最多可承載8個回路，每個回路200塊水表。

特點4：最新的NB-IOT窄帶物聯網、4G-Cat1技術的使用，實現所有表計的無線傳輸，安裝使用便利。

清華智慧水務系統方案：

1、方案材料清單：

2、方案預期成果

實現園區所有遠傳水表的累計流量、歷史流量、電池電壓、信號強度、繳費余額等運行情況分類統計，通過LED智慧水務系統大屏展示。

實現水表基礎信息管理、設備管理、遠程抄表、用戶檔案管理、繳費賬單管理、權限設置等功能。

實現所有遠傳水表的手機端繳費、電腦端繳費，歷史流量信息、歷史繳費信息查詢等功能。

備注：完全自主開發的產品及軟件系統，如有個性需求，可按照貴校的需求，定制化開發。
